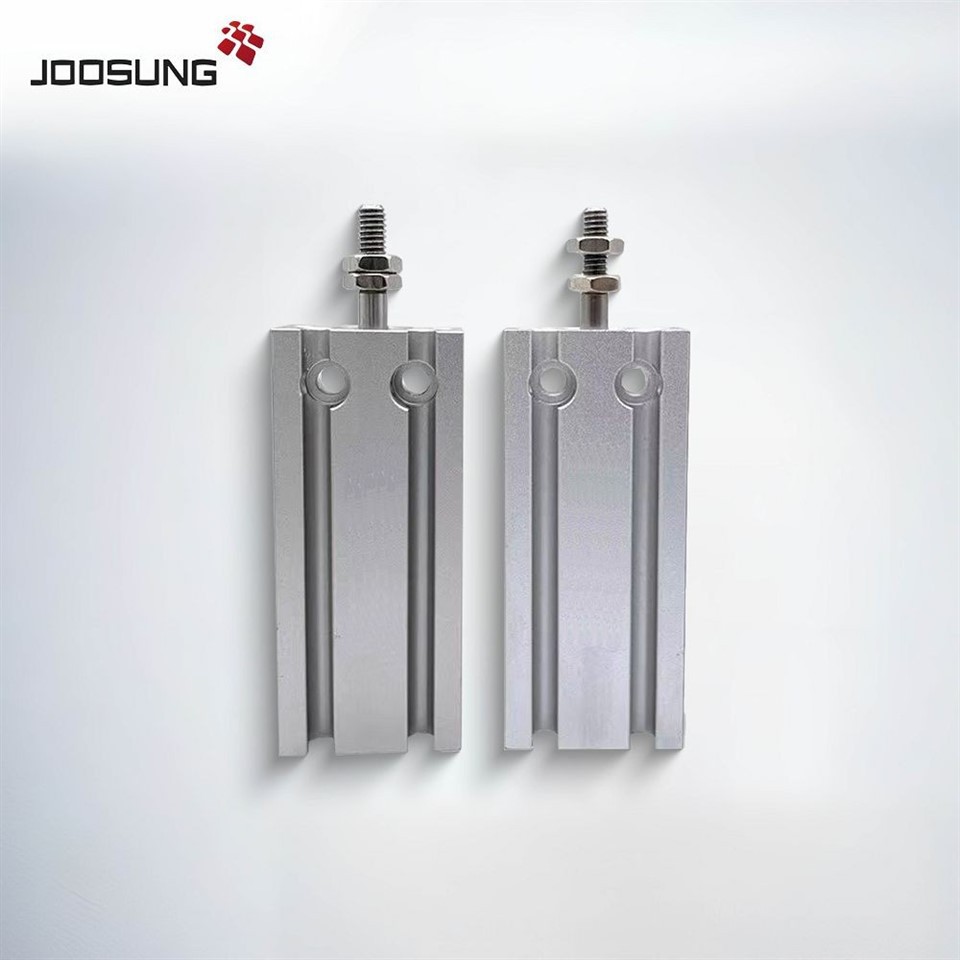

.Әр сүзнеңCDU сериясе компакт пневматик цилиндрөчен махсус эшләнгәнтыгыз урын кушымталарымонда урнаштыру тирәнлеге һәм авырлыгы бик мөһим. .Әр сүзнеңкыска инсульт һәм ультра {{0} im нечкә профиль, бу цилиндр өчен идеальҗиңел, югары - тизлек операцияләрекомпакт автоматлаштыру системаларында.
Аныңтуры - монтаж органы, сенсорлар өчен интеграль кулланма трюклар, һәмхезмәт күрсәтү - бушлай төзелешсайлау өчен {{0} go ясагызэлектрон җыю линияләре, сынау машиналары, робототехника, һәм - һәм - урын берәмлекләрен сайлагыз.
Зурлыклары беләнΦ6 мм - Φ25 мм, һәм 50 мм га кадәр сугу, CDU сериясе тәэмин итәчикләнгән урыннарда тотрыклы һәм төгәл эш. SMC CDU кебек глобаль стандартлар белән алыштырыла, ул OEM өчен махсуслаштырылган вариантларда да бар.
|
CDU сериясен пневматик цилиндрга ничек заказ бирергә |
|||||||
|
CU |
6 |
ТН |
30 |
D |
|||
|
CDU: магнит |
Зурлык |
Порт җеп төре |
Стандарт инсульт |
Эш |
|||
|
6,10 |
Нил |
M5x0.8 |
⌀6,⌀10,⌀16,⌀20,⌀25 |
⌀6,⌀10,⌀16 |
5 10 15 20 25 30 |
Г: Ике актер |
|
|
15,20 |
Rc 1/8 |
⌀32 |
⌀20,⌀25,⌀32 |
5 10 15 20 25 30 40 50 |
|||
|
25,32 |
ТН |
NPT 1/8 |
⌀32 |
||||
|
Т.Ф. |
G 1/8 |
⌀32 |
|||||
Тиз һәм төгәл кыска {{0} oke инсульт хәрәкәте өчен компакт һава цилиндрын эзлисезме?
.Әр сүзнеңCDU сериясе пневматик цилиндрбашкару өчен төзелгәнтыгыз урыннар һәм тиз цикллар.
OEM ярдәме борылу, инсульт һәм монтаж өчен бар
CAD файллары һәм үрнәк ярдәм
Бәяләү, алып бару вакыты, җентекле мәгълүматлар өчен бүген безнең белән элемтәгә керегез!
|
Продукт үзенчәлекләре |
||||||||
|
Бор (мм) |
6 |
10 |
16 |
20 |
25 |
32 |
||
|
Уртача эш |
Чиста һава (40μм фильтрлау) |
|||||||
|
Актер төре |
Ике актер / ялгыз актер |
|||||||
|
Мин басым |
Ике актер |
Бер поршень таягы |
0.12 |
0.06 |
0.05 |
|||
|
(Mpa) |
Ике поршень таягы |
0.15 |
0.1 |
0.08 |
||||
|
|
Ике поршень таягы |
0.18 |
0.13 |
0.11 |
||||
|
|
Ялгыз актер |
Стандарт |
0.2 |
0.15 |
0.13 |
|||
|
|
- булмаган |
0.23 |
0.18 |
0.16 |
||||
|
Макс басым |
0.7Мпа |
|||||||
|
Эш температурасы |
5 ~ 60 градус |
|||||||
|
Ястык тибы |
Резина ястык |
|||||||
|
Инсульт толерантлыгы (мм) |
±0.1 |
|||||||
|
Майлау |
Кирәк түгел |
|||||||
|
Урнаштыру |
Бушлай |
|||||||
|
- булмаган әйләнү төгәллеге |
± 0,8 градус |
± 0,5 градус |
||||||
|
Порт размеры |
M5x0.8 |
G1/8 |
||||||
|
Серия моделе |
Мөмкин булган модельләр |
|
CDU6 сериясе |
CDU6-5D, CDU6-10D, CDU6-15D, CDU6-20D, CDU6-25D, CDU6-30D |
|
CDU10 Сериясе |
CDU10-5D, CDU10-10D, CDU10-15D, CDU10-20D, CDU10-25D, CDU10-30D |
|
CDU16 Сериясе |
CDU 16 -5 D, CDU 16 -10 D, CDU 16 -15 D, CDU 16 -20 D, CDU 16 -25 D, CDU16-30D |
|
CDU20 сериясе |
CDU 20 -5 D, CDU 20 -10 D, CDU 20 -15 D, CDU 20 -20 D, CDU 20 -25 D, CDU20-30D, CDU20-40D, CDU20-50D |
|
CDU25 Сериясе |
CDU 25 -5 D, CDU 25 -10 D, CDU 25 -15 D, CDU 25 -20 D, CDU 25 -25 D, CDU25-30D, CDU25-40D, CDU25-50D |
|
CDU32 Сериясе |
CDU 32 -5 D, CDU 32 -10 D, CDU 32 -15 D, CDU 32 -20 D, CDU 32 -25 D, CDU32-30D, CDU32-40D, CDU32-50D |
